橋梁索導管防腐密封施工方案
2024-12-30
關鍵詞：索導管防腐密封、充氣型斜拉索導管密封裝置
前期工作
確認相關數據及情況，具體包括：

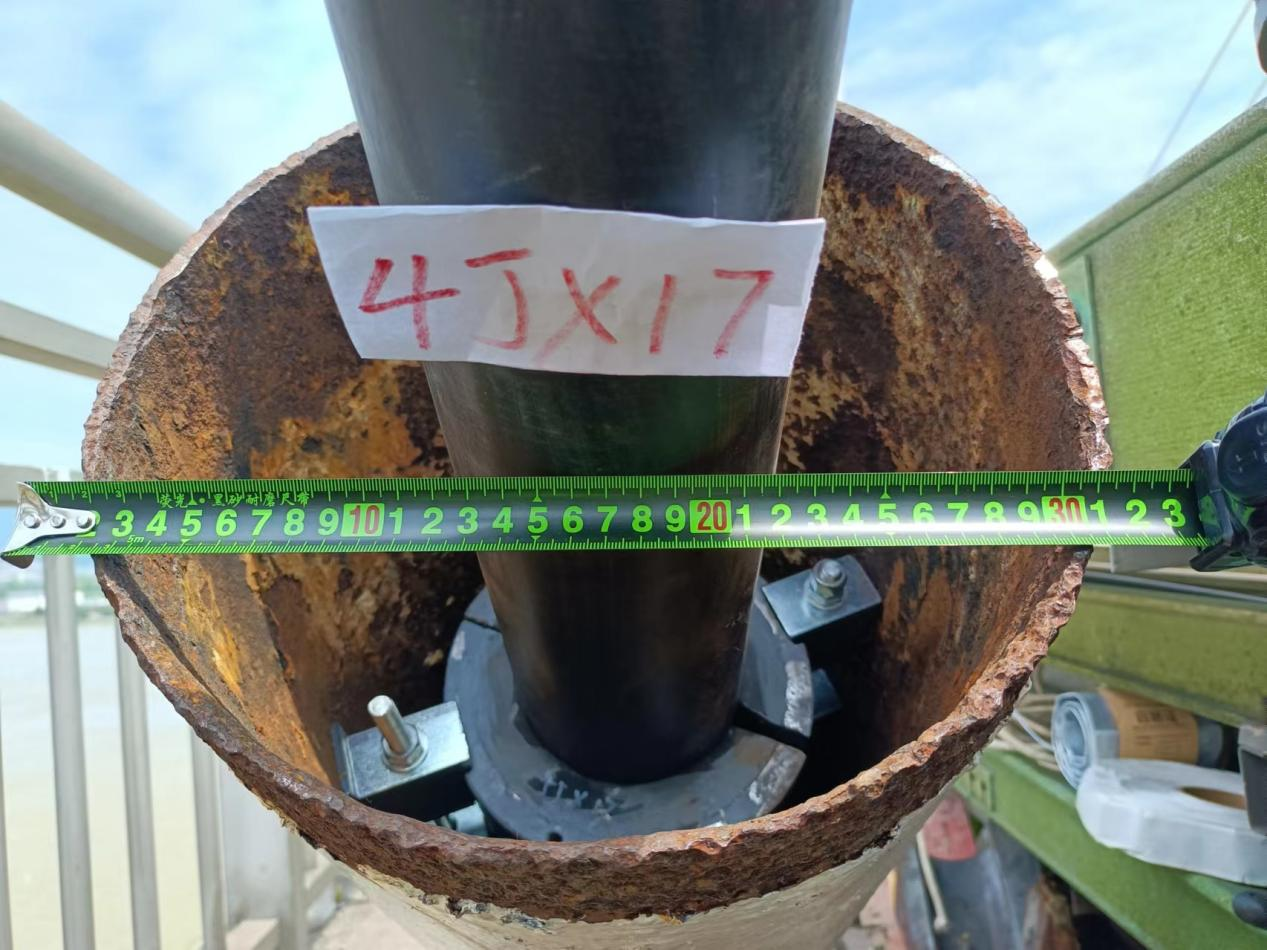

1、確認斜拉索（或吊索）的總數量、纜索外徑數據、索導管內徑數據。將此數據提供給充氣型斜拉索導管密封裝置的供貨廠家，由供貨廠家完成產品生產。
2、確認內置減震器（或減震橡膠模塊）的安裝位置，以及可供上下調整距離的長度。為安裝充氣型斜拉索導管密封裝置提供合適的安裝位置。
3、確認纜索偏心的數量以及偏心程度。以此確認施工難易程度，又或是需要采用其它方案處理。
4、確認施工現場環境。施工人員根據現場實際情況制定工作方案。
現場工作
1、布置現場施工作業區域。設置圍欄、警示物，提醒或引導車輛、人員避開施工區域。
2、施工作業流程：
1）打開索導管上方的防雨罩。
2）調整減震器位置，同步將密封產品安裝位置的防腐油脂或其它密封材料清除干凈。
3）安裝充氣型斜拉索導管密封裝置。
4）恢復防雨罩密封。
3、全部完工后，清理施工現場，恢復現場交通。
充氣型斜拉索導管密封裝置安裝步驟

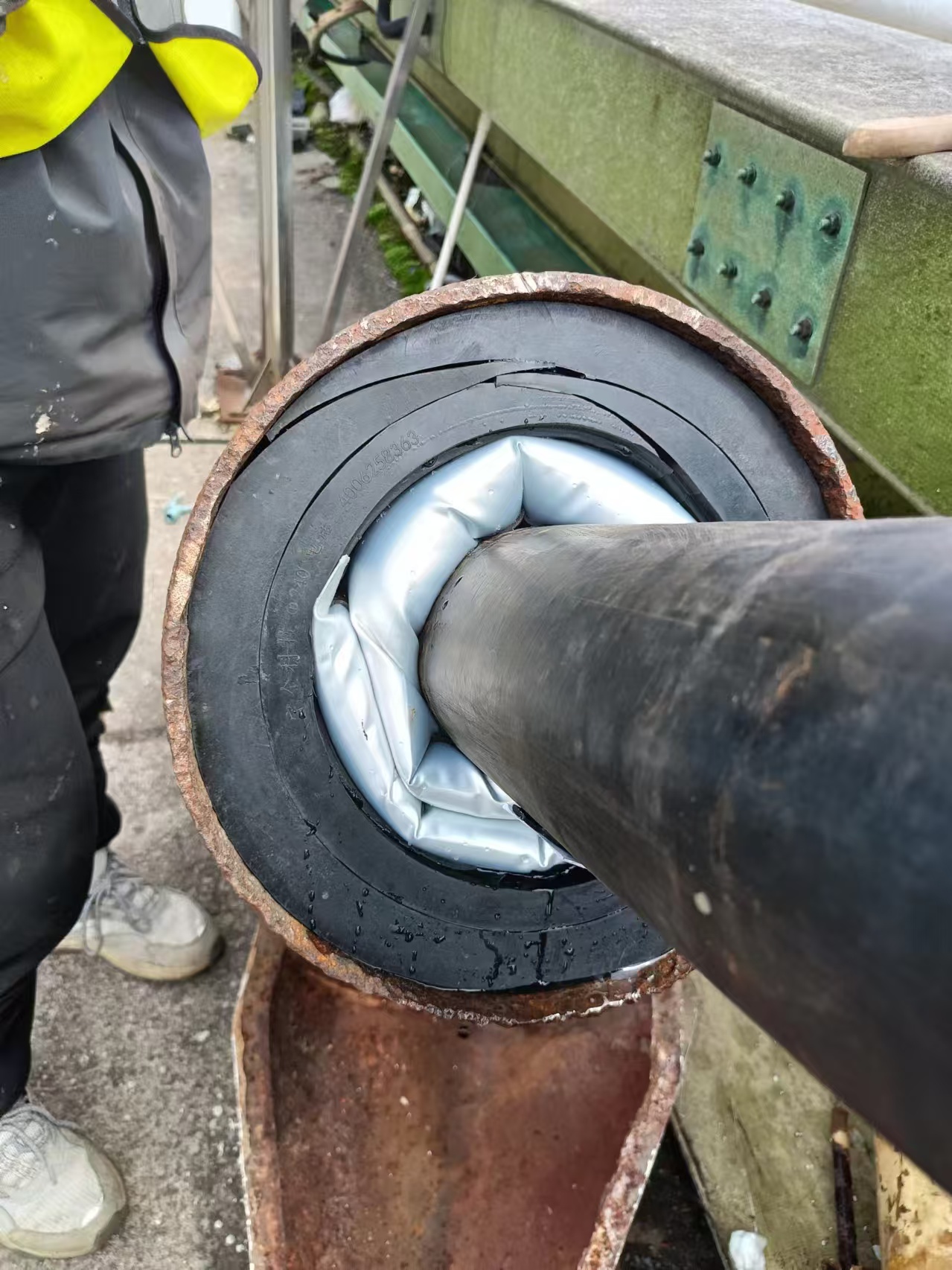

第一步，安裝變徑橡膠襯套。
第二步，安裝密封氣囊。

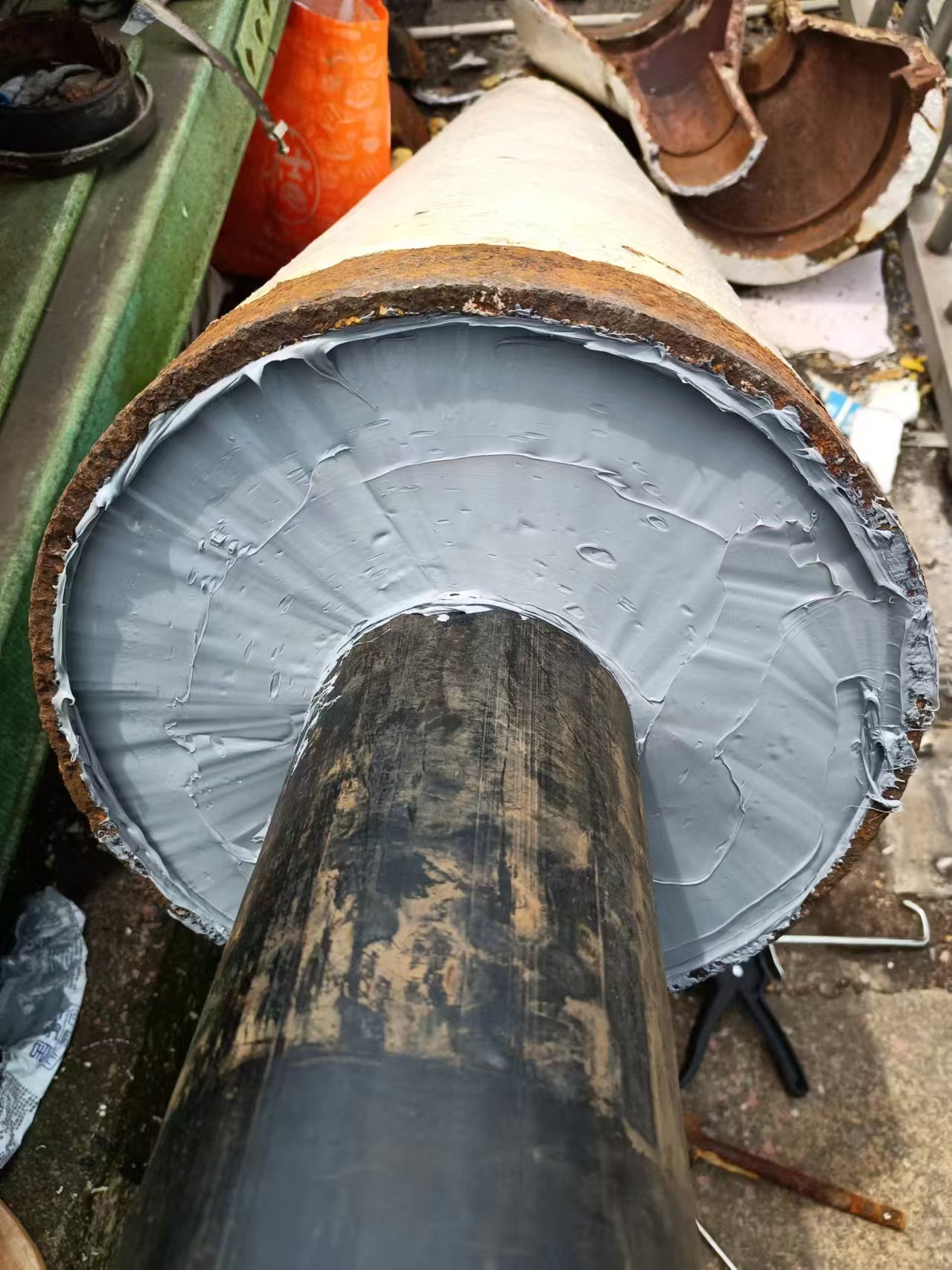

第三步，表層打密封膠。
附：安裝質量檢查方式
檢查時間：在完成第二步（安裝密封氣囊）30分鐘后；
檢查方式：1、用手指按壓密封氣囊，感受密封氣囊膨脹強度是否明顯降低。若出現明顯降低，則表示密封氣囊存在漏氣問題。2、采用灌水的方式檢查整體密封效果，確認密封系統各組件結合部位是否存在縫隙漏水。
充氣型斜拉索導管密封裝置工程案例：
清水塘大橋（株洲八橋）拉索導管孔封堵方案
寧波鄞州大橋豎吊索錨固端防水防腐施工案例
福建龍巖大橋斜拉索導管孔洞防水防腐施工
